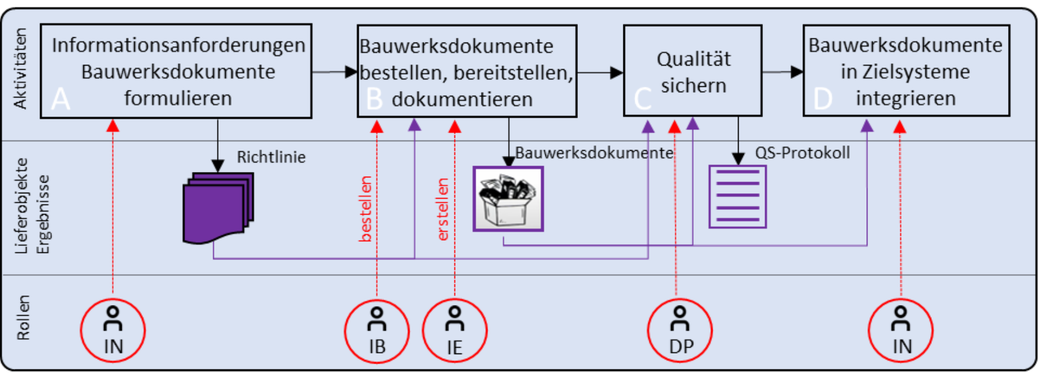

Der Weg zu strukturierten Bauwerksdokumenten wird durch die nachfolgend beschrieben Use Case «A, B, C und D» beschrieben

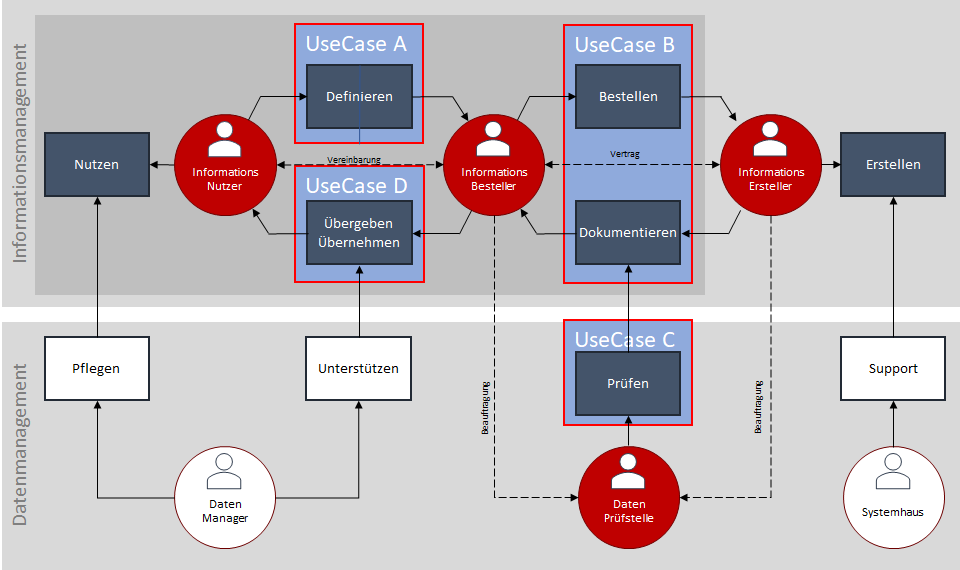

Legende: IB = Informationsbesteller, IE = Informationsersteller, IN = Informationsnutzer, DP = Datenprüfstelle

Informationsbesteller (IB)

Der Informationsbesteller bestellt die Bauwerksdokumente gemäss den Anforderungen beim Informationsersteller. Er agiert als Bindeglied zu Informationsnutzer, Informationsersteller und Datenprüfstelle. In dieser Rolle ist er für das Bestellen, das Einfordern und das Übergeben der Bauwerksdokumente an Datenprüfstelle und Informationsnutzer zuständig

Informationsnutzer (IN)

Der Informationsnutzer hat ein Informationsbedürfnis rund um ein Bauwerk und deren Bewirtschaftungsprozesse. Ein grosser Teil dieser Informationen entstehen im Planungs- und Bauprozess. Er ist verpflichtet seine Informations-anforderungen zu formulieren, damit der IB diese bestellen kann. Mögliche Informationsnutzer sind: Betreiber, Besitzer, Bewirtschafter, Mieter, Portfoliomanager etc.

Informationsersteller (IE)

Der Informationsersteller hat im Rahmen seiner Leistungserbringung die Aufgabe, strukturierte Bauwerksdokumente gemäss den in der Richtlinie formulierten Informationsanforderungen für Bauwerksdokumente zu erstellen. Mögliche Informationsersteller sind:

Fachplaner / Architekten / Ingenieure, Unternehmer, Hersteller, Behörden, Spezialisten

Datenprüfstelle (DP)

Die Datenprüfstelle wird beauftragt, die, gemäss den Vorgaben des Informationsbestellers, erstellten Bauwerksdokumente zu prüfen. Mögliche Prüfstellen sind: Unabhängige Datenprüf-stellen, Prüfstellen des Informationsnutzers, Prüfstellen des Informationsbestellers, Prüfstellen des Informationserstellers, allenfalls auch Systemhäuser.

Anhand der CADexchange-Hilfsmittel und der KBOB-Richtlinien-Vorlage wird die unternehmenseigene Richtlinie für Bauwerksdokumente erstellt.

Legende: RL = Richtlinie / IN= Informationsnutzer

Aufgabe

Formulieren der Informationsanforderungen aller Informationsnutzer. Erstellen der unternehmenseigenen Richtlinie Bauwerksdokumente auf der Basis der CADexchange Anwendungshilfen.

Die «Richtlinie Bauwerksdokumente» ist Grundlage für den nachfolgend beschriebenen Use Case B «Bauwerksdokumente bestellen, bereitstellen und übernehmen».

Durch die unternehmenseigene Richtlinien werden alle Informationsanforderungen der Informationsnutzer für die Bauwerksdokumente beschrieben, welche ebenfalls die Grundlage für die Qualitätssicherung darstellen. Dieser Zusammenhang fördert bei den Dokument Ersteller ein besseres Verständnis und fördert die Kommunikation aller Beteiligten, weil die Qualität der Bauwerksdokumente von vornherein definiert ist.

CADexchange stellt Produkte wie «Anwendungshilfe Bauwerksdokumente» online zum Download zur Verfügung. Die Richtlinienvorlage ist beim KBOB zu beziehen.

Ziele und Mehrwerte

• Die Richtlinie ist auf die Unternehmung abgestimmt und dient als Grundlage für die Bestellung
• Die RL ist Grundlage für das Bestellen der Bauwerksdokumente, was die Besteller Kompetenz erhöht.

• Die Richtlinie ist zudem eine wichtige Grundlage für den Use Case «Qualität sichern»

• Die Informationsanforderungen für Bauwerksdokumente sind in einer Richtlinie festgehalten.


Einordnung in den Lebenszyklus

Die Richtlinie «Bauwerksdokumente» ist vor dem Planungsstart eines Bauprojektes zu erstellen. Sie haben demzufolge keinen direkten SIA-Phasenbezug.

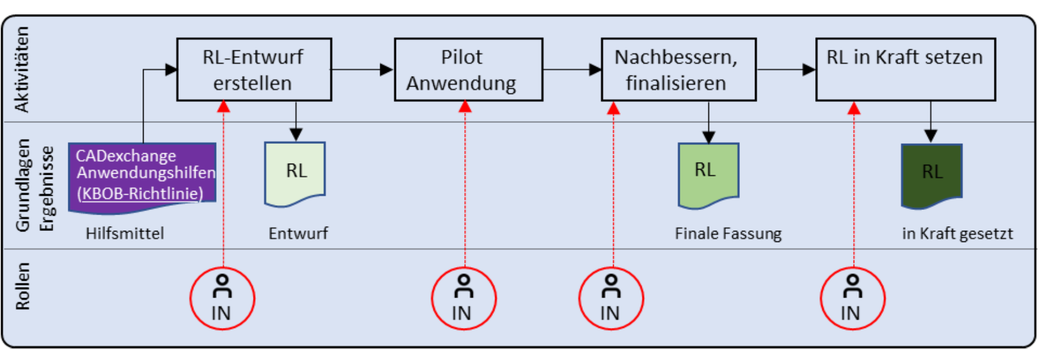

Richtlinien-Entwurf erstellen

Auf Basis der CADexchange Richtlinien-Vorlage Bauwerksdokumente und der entsprechenden Anwendungshilfe wird die eigene unternehmensbezogene Richtline Bauwerksdokumente (BWDO) formuliert. Die Hilfsmittel von CADexchange basieren auf der KBOB-Empfehlung «Bauwerksdokumentation im Hochbau».

Pilotanwendung

Um die Anwendung des Richtlinien-Entwurfes BWDO zu prüfen, wird empfohlen, diese in einem Pilotprojekt zu testen und dabei erkannte Mängel zu dokumentieren. Dies hilft die Kommunikation bei der Anwendung der Richtlinie unter den Beteiligten zu verbessern.

Nachbessern, finalisieren

Die festgestellten und dokumentierten Mängel nachbessern und die Richtlinien umsetzungsreif finalisieren.

Richtlinie in Kraft setzen

Die Akzeptanz und die Umsetzung der Richtlinie müssen nachhaltig sichergestellt werden. Je nach Unternehmung ist eine Vernehmlassung bei den betroffenen, internen Informationsnutzern ratsam. Zudem sollte die Richtlinie innerhalb der eigenen Organisation in Kraft gesetzt und geschult werden.

Die Anforderungen der Zielsysteme an die Struktur, Form und Inhalt der Bauwerksdokumente müssen in der Richtlinie ebenfalls beschrieben werden.

In der Planungsphase sind nachstehende Aktivitäten wichtig, um die Bauwerksdokumente schliesslich geordnet und effizient übernehmen zu können.

Legende: IB= Informationsbesteller/ IE= Informationsersteller

Aufgabe

Initialisieren der Bauwerksdokumente, zuweisen des Verwendungszwecks und des Verantwortlichen. Bestellen der Bauwerksdokumente gemäss Anforderungen in der Richtlinie. Regeln und vereinbaren des Datenaustausches. Bereitstellen und übernehmen der Bauwerksdokumente.

Kurzbeschrieb

Für die rechtzeitige Bereitstellung der Bauwerksdokumente sind vorab die entsprechenden Vor-aussetzungen zu schaffen. Auf Grund der unterschiedlichen Grösse von Bauprojekten müssen die projektspezifischen Bauwerksdokumente richtig initialisiert, einem Verwendungszweck (Zielsystem) und einer verantwortlichen Rolle/Person zugewiesen werden. Zudem müssen die Bauwerksdokumente rechtzeitig, dem Baufortschritt entsprechend, bestellt werden. Die Vorgaben für die digitalen Dateibezeichnungen sind von Beginn an einzuhalten, damit der Datenaustausch reibungslos funktioniert. Mit den festgelegten Vereinbarungen ist es dem Informationsersteller jederzeit möglich, Bauwerksdokumente zeitnah zu liefern, welche vom Informationsbesteller übernommen und an die IN weitergegeben werden können.

Ziele und Mehrwerte

• Gemeinsames Verständnis für Aufgaben, Kompetenzen und Verantwortlichkeiten
• Die Bauwerksdokumente sind projektspezifisch initialisiert, definiert und zugewiesen
• Die Bauwerksdokumente sind rechtzeitig vertraglich bestellt
• Der Datenaustausch ist frühzeitig geklärt und getestet
• Projektspezifische Spezialfälle oder Ausnahmen sind vereinbart und dokumentiert
• Die Bauwerksdokumente können im vereinbarten Zeitpunkt abgerufen und zeitnah bereitgestellt, geliefert und übernommen werden

Einordnung in den Lebenszyklus

Legende: (X) => kann, muss nicht hier stattfinden

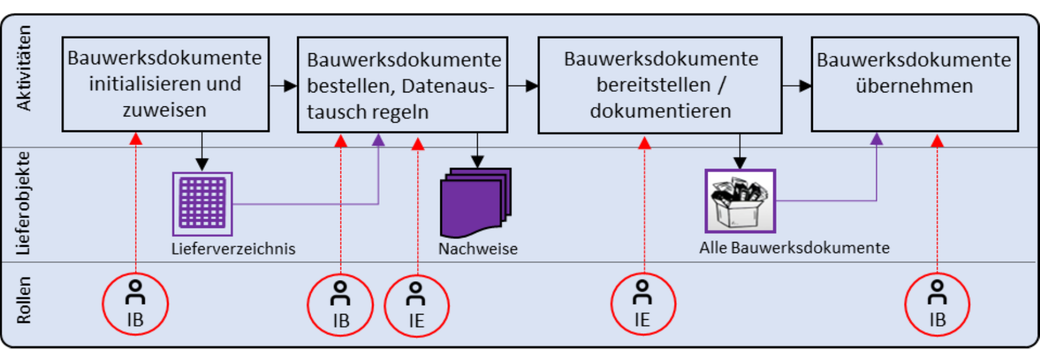

Bauwerksdokumente initialisieren und zuweisen

Entscheid über die projektspezifische Definition der Dokumentationsart und -umfang aller relevanten Bauwerksdokumente. Festlegung der projektspezifischen Rollen mit ihren Verantwortlichkeiten und Zuweisung der Lieferobjekte. Dies im Kontext der rechtzeitigen Bereitstellung aller SIA-phasengerechten Bauwerksdokumente aus dem Bauprozess nach Vorgabe der unternehmenseigenen «Richtlinie Bauwerksdokumente».

Bauwerksdokumente Bestellen und Datenaustausch regeln

Der Informationsbesteller (IB) bestellt projektspezifisch alle relevanten Bauwerksdokumente gemäss den Vorgaben der Richtlinie. Nach der Festlegung des Verwendungszwecks und der entsprechenden Zielsysteme sowie der Zuweisung der Lieferanten, muss der digitale Datenaustausch untereinander geregelt, getestet  und schriftlich dokumentiert werden.

Bauwerksdokumente bereitstellen /dokumentieren

Bei grösseren Bauprojekten (Auftragsverhältnis GP oder TU) koordiniert der beauftragte Informationsersteller alle Experten und Fachplaner für die Bereitstellung der vollständigen Bauwerksdokumente gemäss Bestellung. Im Einzelauftragsverhältnis liefert jeder Lieferant die ihm zugewiesenen Bauwerksdokumente dem Informationsbesteller ab.

Bauwerksdokumente übernehmen

Der Informationsbesteller (IB) übernimmt die Bauwerksdokumente und ist dafür zuständig, die Bauwerksdokumente zur Prüfung an die Datenprüfstelle weiter zu geben.

Um die Bauwerksdokumente in die Zielsysteme integrieren zu können, muss die Vollständigkeit und Qualität geprüft werden.

Legende: DP = Datenprüfstelle, IE = Informationsersteller

Aufgabe

Entgegennehmen der bereitgestellten Bauwerksdokumente, Vollständigkeit prüfen, fehlende Dokumente nachfordern. Die geforderte, formelle und fachliche Qualität prüfen und Fehler zusammen mit Informationsersteller bereinigen.

Kurzbeschrieb

Die aus dem Bauprozess bereitgestellten Bauwerksdokumente dürfen nur in geordneter, bestellter Form übernommen werden. Wenn die Vollständigkeit geprüft und erfüllt ist, erfolgt die Qualitätssicherung bezogen auf Inhalt, Richtigkeit und Datenlesbarkeit (formelles und fachliches QS). Das Prozedere für die Qualitätssicherung wird sowohl in der rollenden Planung, bei Phasenabschlüssen sowie auch bei Bauvollendung in unterschiedlicher Prägung angewendet. Eine exakte Arbeitsweise sowie die genaue Protokollierung machen den Ablauf nachvollziehbar und effizient.

Ziele und Mehrwerte

• Die Datenprüfstelle verantwortet die Qualitätssicherung
• Die erhaltenen Bauwerksdokumente sind vollständig und entsprechen den Vorgaben
• Die Qualitätssicherung ist durchgeführt, abgeschlossen, protokolliert und kommuniziert
• Die geprüften Bauwerksdokumente liegen für die Weitergabe an den Informationsnutzer zur                    Integration in das Zielsystem bereit

Einordnung in Lebenszyklus

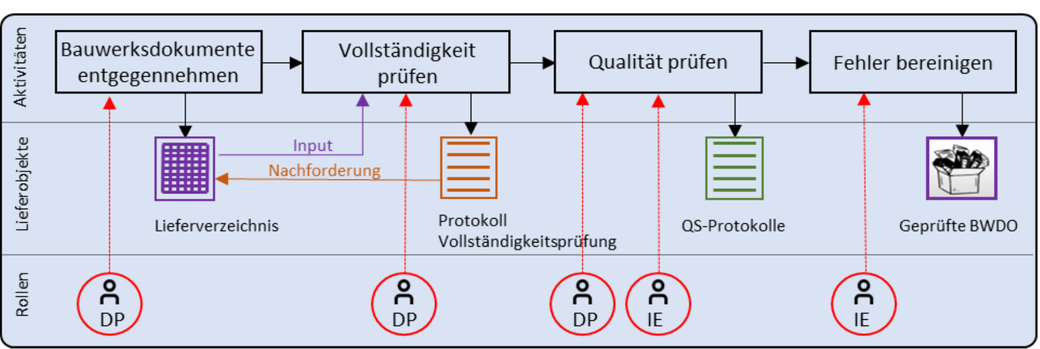

Bauwerksdokumente entgegennehmen

Die Datenprüfstelle nimmt die Bauwerksdokumente vom Informationsbestellen entgegen. In einem ersten Schritt geht es um eine Grobbeurteilung, ob die erhaltenen Bauwerksdokumente in einem prüfbaren Zustand sind. Bei positivem Entscheid geht es mit der Vollständigkeitsprüfung weiter.

Vollständigkeit prüfen

Die Inhalte der Lieferverzeichnisse mit den abgegebenen Dokumenten und Dateien werden, anhand der Kriterien für die Vollständigkeit, geprüft. Für fehlende Dokumente ist eine Nachbesserung durch den Lieferanten zu verlangen. Erst wenn die Bauwerksdokumente vollständig sind, wird die Aufwändige Qualitätssicherung ausgelöst.

Qualität sichern

Für die Qualitätssicherung werden die Bauwerksdokumente gemäss den definierten Standards und Vorgaben geprüft. Dabei steht die Richtigkeit, die Struktur und die Lesbarkeit im Vordergrund. Parallel dazu müssen die Inhalte immer von den Informationsbestellern geprüft werden.

Fehler bereinigen

Die von der Datenprüfstelle festgestellten Fehler werden dem Informationsersteller gemeldet, von ihm bereinigt und wieder abgegeben. Nach der abgeschlossenen Fehler Bereinigung wird das QS-Protokoll nachgeführt und die Qualitätssicherung gilt als beendet. Die geprüften Bauwerksdokumente werden dem Informationsbesteller zurückgegeben.

Die Informationsnutzer erhalten die Bauwerksdokumente für die Integration in ihre Zielsysteme und veröffentlichen sie zur Nutzung aller Anspruchsgruppen

Legende: IB=Informationsbesteller    IN=Informationsnutzer

Aufgabe

Aussortieren und übergeben der Bauwerksdokumente für die jeweiligen Informationsnutzer (IN). Aufbereiten derselben durch die jeweiligen IN, integrieren in ihre eigenen Zielsysteme und veröffentlichen der Bauwerksdokumente.

Kurzbeschrieb

Die aus dem Bauprozess bereitgestellten und geprüften Bauwerksdokumente müssen anhand der Bedürfnisse der Informationsnutzer (IN) gemäss den Informationsanforderungen aussortiert und an diese übergeben bzw. verteilt werden. Die IN übernehmen ab diesem Zeitpunkt die Verantwortung über die jeweiligen Bauwerksdokumente und bereiten diese für die Integration in ihre Zielsysteme auf. Die Verantwortlichen der Zielsysteme sorgen für die Integration der Bauwerksdokumente in das jeweilige System. Dabei dürfen keine redundanten Bauwerksdokumente im Zielsystem vorhanden sein. Nach Abschluss der Integration werden die Bauwerksdokumente aus dem aktualisierten Zielsystem veröffentlicht.

Ziele und Mehrwerte

Gemeinsamens Verständnis für die Integration der Bauwerksdokumente

Effiziente Integration der Bauwerksdokumente in die fachspezifischen Zielsysteme

Keine redundanten Bauwerksdokumente in den ZielsystemenDie Bauwerksdokumente entsprechen den Informationsanforderungen Die Bauwerksdokumente sind veröffentlicht Die Bauwerksdokumente stehen für alle Anspruchsgruppen zur Verfügung

Einordnung in den Lebenszyklus

Legende: (X) = kann auch da stattfinden

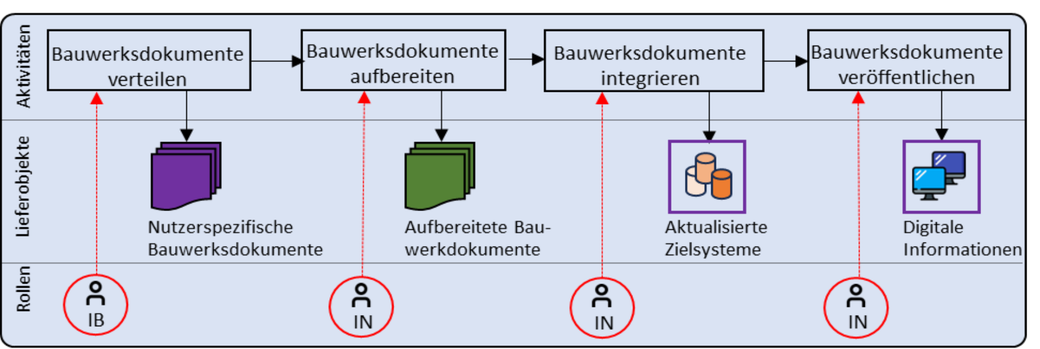

Bauwerksdokumente verteilen

Die Bauwerksdokumente werden vom Informations-Besteller fachspezifisch aussortiert und dann kontrolliert den internen IN zur Weiterverarbeitung übergeben.

Bauwerksdokumente aufbereiten

Die erhaltenen, fachspezifischen Bauwerksdokumente werden durch die IN für die Integration in das jeweilige Zielsystem entsprechend aufbereitet.

Bauwerksdokumente integrieren

Die aufbereiteten Bauwerksdokumente werden von den Zielsystem-Fachspezialisten ins System integriert.

Bauwerksdokumente veröffentlichen

Bauwerksdokumente veröffentlichen

Die Bauwerksdokumente werden von den IN für alle Anspruchsgruppen veröffentlicht und dies kommuniziert.
